دیافراگم کنترل بلوک 4 سیستم تابلت

توضیحات

در دنیای تولید دارو، هر قطعه از ماشین آلات نقشی حیاتی در کیفیت محصول نهایی دارد. یکی از مهم ترین و در عین حال کمتر شناخته شده ترین اجزا در این چرخه تولید، دیافراگم کنترل بلوک 4 سیستم تبلت است. این قطعه نه تنها بر دقت فشار پانچ تاثیر مستقیم دارد، بلکه کیفیت، یکنواختی و استحکام هر تبلت تولیدشده را تضمین می کند.



ماشین های تبلت سازی مدرن از یک سیستم پیچیده هیدرولیک، پنوماتیک و مکانیکی تشکیل شده اند. در میان این سیستم ها، بلوک کنترلی شماره 4 وظیفه تنظیم دقیق نیرو، فشار و کورس پانچ را بر عهده دارد. دیافراگم موجود در این بلوک، اجازه می دهد تا سیال کنترلی بدون نشت به فضای محصول، عملکرد دقیقی داشته باشد.



بسیاری از مشکلات رایج در خط تولید تبلت از جمله تغییر وزن، ترک خوردن، کاهش سختی و بدشکلی ظاهری، ریشه در خرابی یا فرسودگی دیافراگم کنترل بلوک 4 دارند. در این مقاله با نگاهی جامع و فنی، همه جنبه های این قطعه کلیدی که از قطعات دندانپزشکی میباشد را بررسی می کنیم.

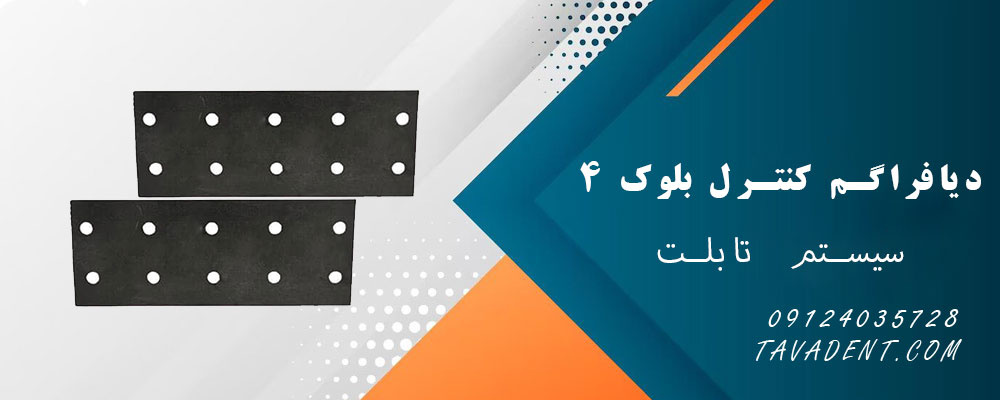

دیافراگم کنترل بلوک 4 چیست؟

دیافراگم کنترل بلوک 4 یک غشای انعطاف پذیر است که معمولا از مواد لاستیکی پیشرفته مانند EPDM، نیتریل یا PTFE ساخته می شود. این غشا در داخل بلوک کنترلی شماره 4 ماشین تبلت سازی قرار گرفته و نقش جداکننده بین فضای سیال هیدرولیک یا پنوماتیک و محفظه مکانیکی را دارد.



وظیفه اصلی این دیافراگم، انتقال فشار کنترلی به سیستم پانچ است بدون اینکه هیچ تماس مستقیمی بین سیال و محصول دارویی وجود داشته باشد. این ویژگی برای رعایت استانداردهای GMP (Good Manufacturing Practice) ضروری است.



در طراحی بلوک 4، دیافراگم به عنوان یک سنسور فشار مکانیکی هم عمل می کند. هر بار که پانچ وارد قالب می شود، نیروی برگشتی از طریق دیافراگم به سیستم کنترل منتقل شده و امکان تنظیم خودکار فشار را فراهم می کند.

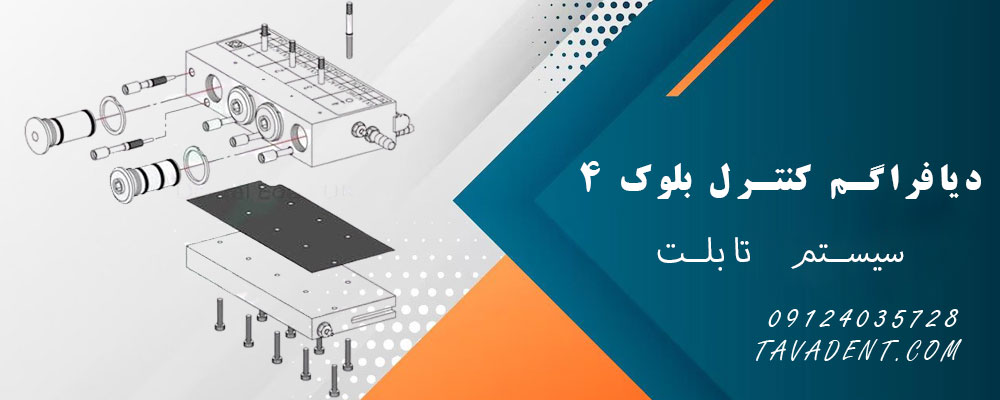

ساختار و اجزای بلوک 4 سیستم تبلت:

بدنه اصلی بلوک:

بدنه بلوک 4 معمولا از فولاد ضد زنگ 316L ساخته می شود تا در برابر عوامل شیمیایی و رطوبت مقاوم باشد. این بدنه شامل کانال های دقیق برای عبور سیال، جایگاه دیافراگم، سوپاپ های کنترلی و پیچ های تنظیم است.



دیافراگم اصلی:

دیافراگم مرکزی مهم ترین عضو این بلوک است. ضخامت دیافراگم بسته به نوع ماشین و برند آن بین 1.5 تا 4 میلیمتر متغیر است. این قطعه باید در برابر فشارهای متناوب بالا مقاوم باشد و عمر کاری قابل قبولی داشته باشد.



سوپاپ های کمکی:

در کنار دیافراگم اصلی، چند سوپاپ فشار و جریان نیز در بلوک 4 تعبیه شده اند. این سوپاپ ها کمک می کنند تا فشار در محدوده تنظیم شده باقی بماند و از ضربه های ناگهانی جلوگیری شود.



واشرها و اورینگ ها:

مجموعه ای از واشرهای فلزی و اورینگ های لاستیکی، آب بندی کامل بلوک را تضمین می کنند. خرابی هر یک از این اجزا می تواند باعث نشت شده و عملکرد دیافراگم را تحت تاثیر قرار دهد.



نقش دیافراگم کنترل بلوک 4 در فرآیند تبلت سازی:

کنترل فشار پانچ:

مهم ترین نقش دیافراگم کنترل بلوک 4، تنظیم دقیق فشاری است که پانچ بالا و پایین به پودر دارویی وارد می کنند. این فشار باید برای هر تبلت دقیقا یکسان باشد تا وزن و سختی محصول نهایی در محدوده قابل قبول قرار گیرد.



در ماشین های روتاری مدرن، این کنترل به صورت لحظه ای انجام می شود. دیافراگم با انعطاف خود، تغییرات کوچک فشار را جذب کرده و از رسیدن ضربه های مکانیکی به سیستم کنترل جلوگیری می کند.



جلوگیری از آلودگی متقاطع:

یکی از مهم ترین کارکردهای دیافراگم، جلوگیری از آلودگی متقاطع (Cross Contamination) است. در محیط تولید دارو، هر نوع تماس بین سیال های صنعتی و پودر دارویی غیرقابل قبول است. دیافراگم این جداسازی را به صورت فیزیکی تضمین می کند.



تنظیم خودکار در تولید سریع:

در ماشین های با سرعت بالا که تا 300,000 تبلت در ساعت تولید می کنند، دیافراگم کنترل بلوک 4 باید در هر ثانیه ده ها بار واکنش نشان دهد. این عملکرد سریع و دقیق، یکنواختی خط تولید را حفظ می کند.

📦دیافراگم کنترل بلوک 4 سیستم تابلت



انواع دیافراگم های مورد استفاده در بلوک 4:

دیافراگم های لاستیکی (EPDM و نیتریل):

رایج ترین نوع دیافراگم در سیستم های تبلت سازی، از لاستیک های صنعتی ساخته می شوند. EPDM در برابر دماهای بالا و مواد شیمیایی قلیایی مقاومت خوبی دارد در حالی که نیتریل برای محیط هایی با روغن و هیدروکربن ها مناسب تر است.



دیافراگم های PTFE:

برای محیط های با مواد شیمیایی قوی یا نیاز به خلوص بسیار بالا، دیافراگم های پلی تترافلوئورواتیلن (PTFE) استفاده می شوند. این دیافراگم ها گران تر هستند اما عمر بیشتری دارند و سازگاری بالاتری با استانداردهای FDA دارند.



دیافراگم های فلزی (Metallic):

در برخی از ماشین های خاص، دیافراگم های فلزی فوق نازک از فولاد ضد زنگ یا آلیاژهای خاص استفاده می شود. این نوع برای دقت بسیار بالا و مقاومت در برابر سایش مناسب است اما انعطاف پذیری کمتری دارد.



جدول مقایسه انواع دیافراگم کنترل بلوک 4:

ویژگی	EPDM	نیتریل (NBR)	PTFE	فلزی (SS316L)
دمای کاری	تا 150 درجه	تا 120 درجه	تا 260 درجه	تا 400 درجه
مقاومت شیمیایی	متوسط تا خوب	خوب در برابر روغن	عالی	عالی
انعطاف پذیری	بالا	بالا	متوسط	پایین
عمر کاری (میلیون سیکل)	5 تا 10	5 تا 8	10 تا 20	20 تا 50
سازگاری با GMP	خوب	خوب	عالی	عالی
قیمت نسبی	پایین	پایین تا متوسط	بالا	بسیار بالا
مقاومت در برابر سایش	متوسط	متوسط تا خوب	خوب	عالی
کاربرد اصلی	عمومی	محیط روغنی	داروسازی پیشرفته	فشار بسیار بالا
برند های رایج	Parker, Freudenberg	ContiTech, Gates	Saint-Gobain, Garlock	Servometer
نیاز به تعویض	هر 6 ماه تا 1 سال	هر 6 ماه	هر 1 تا 2 سال	هر 3 تا 5 سال



علائم خرابی دیافراگم کنترل بلوک 4:

تغییر وزن تبلت ها:

اولین و رایج ترین علامت خرابی دیافراگم، نوسان وزن تبلت ها است. وقتی دیافراگم شروع به ترک خوردن یا تغییر شکل می کند، کنترل دقیق فشار پانچ از بین رفته و وزن تبلت ها در هر سیکل تولید متفاوت می شود.



کاهش سختی تبلت:

اگر تبلت ها به راحتی می شکنند یا در تست سختی سنج نتایج پایین تری نشان می دهند، احتمال مشکل در دیافراگم کنترل بلوک 4 وجود دارد. افت فشار ناشی از عملکرد ضعیف دیافراگم مستقیما بر تراکم پودر تاثیر می گذارد.



صدای غیرعادی ماشین:

خرابی دیافراگم اغلب با صداهای ضربه ای یا لرزش های غیرعادی در ناحیه بلوک 4 همراه است. این صداها ناشی از ضربه های هیدرولیکی هستند که دیافراگم سالم باید آن ها را جذب کند.



نشت سیال:

در صورت پارگی یا ترک خوردن کامل دیافراگم، ممکن است نشت سیال کنترلی مشاهده شود. این وضعیت بسیار خطرناک است و خط تولید باید فورا متوقف شود.



خطاهای سیستم کنترل:

در ماشین های مدرن با PLC، خرابی دیافراگم ممکن است باعث فعال شدن آلارم های فشار، خطاهای Force Overload یا توقف اتوماتیک ماشین شود.



برنامه نگهداری و تعمیر دیافراگم کنترل بلوک 4:

نگهداری پیشگیرانه (PM):

برنامه نگهداری پیشگیرانه برای دیافراگم کنترل بلوک 4 باید بر اساس ساعات کارکرد ماشین، تعداد سیکل های تولید و نوع پودر دارویی تنظیم شود. به طور کلی توصیه می شود هر 500 ساعت کارکرد یا هر 3 ماه، بلوک 4 مورد بازرسی قرار گیرد.



در بازرسی دوره ای باید موارد زیر چک شوند: وضعیت ظاهری دیافراگم از نظر ترک، تورم یا تغییر رنگ؛ آب بندی اورینگ ها و واشرها؛ دقت فشار خروجی بلوک و پاسخ دهی سیستم به دستورات کنترلی.



روش صحیح تعویض دیافراگم:

تعویض دیافراگم کنترل بلوک 4 باید توسط تکنسین آموزش دیده و با استفاده از ابزار مناسب انجام شود. مراحل کلی شامل خاموش کردن ماشین و تخلیه فشار سیستم، جداکردن بلوک 4 از ماشین، باز کردن پیچ های بلوک با گشتاور مشخص، خارج کردن دیافراگم قدیمی، تمیز کردن سطوح تماسی، نصب دیافراگم جدید با گشتاور صحیح، پر کردن سیستم و تست نشت، و کالیبراسیون مجدد فشار می شود.



کالیبراسیون بعد از تعویض:

پس از هر بار تعویض دیافراگم، کالیبراسیون کامل سیستم ضروری است. این شامل تنظیم فشار پیش بار، تست وزن تبلت در سرعت های مختلف، تنظیم حد بالا و پایین آلارم ها و ثبت نتایج در سیستم QC است.



تاثیر کیفیت دیافراگم بر استانداردهای GMP:

الزامات FDA و اروپایی:

استانداردهای GMP اروپایی (EU GMP Annex 11) و FDA 21 CFR Part 211 تاکید دارند که تمام قطعات ماشین آلاتی که می توانند بر کیفیت محصول تاثیر بگذارند، باید از مواد تایید شده ساخته شده و به صورت منظم کالیبره شوند. دیافراگم کنترل بلوک 4 به عنوان یک قطعه Critical Part در این دسته قرار می گیرد.



مستندسازی تعویض قطعات:

هر بار تعویض دیافراگم باید در سیستم مستندسازی کارخانه ثبت شود. این مستندات شامل شماره سریال قطعه جدید، تاریخ و مسئول تعویض، نتایج تست های بعد از تعویض و اطلاعات تامین کننده قطعه می شود.



Validation و Qualification:

در محیط داروسازی، بعد از تعویض قطعات اصلی مانند دیافراگم بلوک 4، ممکن است نیاز به انجام فرآیند IQ/OQ/PQ (Installation/Operational/Performance Qualification) باشد تا ثابت شود که ماشین همچنان در محدوده مورد تایید عمل می کند.



برندهای معتبر و منابع تامین دیافراگم کنترل بلوک 4:

سازندگان اصلی ماشین های تبلت:

برندهای معتبری مانند Fette Compacting، Korsch، IMA، Manesty و GEA ماشین های تبلت ساز را با بلوک های کنترلی اختصاصی طراحی می کنند. دیافراگم های OEM این برندها گران ترند اما بهترین تضمین سازگاری را دارند.



تامین کنندگان قطعات جایگزین:

در بازار قطعات یدکی، شرکت هایی مانند Parker Hannifin، Freudenberg Sealing Technologies و ContiTech دیافراگم هایی با کیفیت بالا و قیمت مناسب تر ارائه می دهند. مهم است که در انتخاب تامین کننده جایگزین مانند تاوادنت، گواهینامه های کیفیت و سازگاری با استانداردهای دارویی بررسی شوند.



اشتباهات رایج در نگهداری دیافراگم کنترل بلوک 4:

تعویض دیرهنگام:

بسیاری از کارخانه ها دیافراگم را فقط زمانی تعویض می کنند که خرابی آشکار شده باشد. این رویکرد واکنشی منجر به افت کیفیت محصول، خرابی های گرانتر و توقف غیربرنامه ریزی شده خط تولید می شود.



استفاده از دیافراگم های تقلبی:

بازار قطعات یدکی دارویی متاسفانه پر از قطعات تقلبی است. دیافراگم های بی کیفیت نه تنها عمر کوتاه تری دارند بلکه ممکن است مواد شیمیایی مضر آزاد کرده و محصول دارویی را آلوده کنند.



عدم رعایت گشتاور نصب:

نصب دیافراگم با گشتاور اشتباه یکی از علل اصلی خرابی زودرس است. گشتاور بیش از حد باعث پارگی غشا و گشتاور کم باعث نشت می شود.



سوالات متداول (FAQ):

دیافراگم کنترل بلوک 4 چه تفاوتی با سایر دیافراگم های ماشین تبلت دارد؟

بلوک 4 در اکثر ماشین های تبلت سازی مدرن مسئول کنترل نهایی فشار پانچ قبل از کمپرس اصلی است. برخلاف سایر دیافراگم های ماشین که نقش آب بندی ساده دارند، دیافراگم بلوک 4 یک عضو فعال در حلقه کنترل فشار است و دقت آن مستقیما بر کیفیت تبلت تاثیر می گذارد.



چه وقت باید دیافراگم کنترل بلوک 4 را تعویض کرد؟

توصیه می شود دیافراگم EPDM و نیتریل هر 6 تا 12 ماه بسته به شدت استفاده تعویض شود. برای دیافراگم های PTFE این بازه یک تا دو سال است. البته اگر قبل از این بازه علائم خرابی مشاهده شد، باید فورا تعویض انجام گیرد.



آیا می توان دیافراگم را تعمیر کرد یا حتما باید تعویض شود؟

در اکثر موارد، تعمیر دیافراگم امکان پذیر نیست و توصیه نمی شود. حتی ترک های بسیار کوچک می توانند در شرایط فشار بالا به سرعت گسترش یافته و خرابی کامل ایجاد کنند. در محیط GMP، استفاده از دیافراگم تعمیر شده پذیرفته نیست.



چرا بعد از تعویض دیافراگم، وزن تبلت ها همچنان متغیر است؟

این مشکل ممکن است به دلیل کالیبراسیون ناقص بعد از تعویض، مشکل در سایر اجزای بلوک 4 مانند سوپاپ ها یا اورینگ ها، مشکلات مربوط به تغذیه پودر، یا خرابی سنسورهای فشار باشد. بررسی سیستماتیک تمام این موارد ضروری است.



تفاوت دیافراگم بلوک 4 در ماشین های تبلت سازی مختلف چیست؟

هر برند ماشین تبلت معمولا طراحی اختصاصی بلوک 4 دارد. به همین دلیل دیافراگم های ماشین Fette با Korsch قابل تعویض نیستند. همیشه باید از شماره فنی قطعه (Part Number) برای سفارش استفاده شود.



آیا نوع پودر دارویی بر عمر دیافراگم تاثیر دارد؟

بله. پودرهای ابراسیو (سایش دهنده) و مواد با اسیدیته یا قلیاییت بالا می توانند از طریق لرزش ها و شوک های مکانیکی، عمر دیافراگم را کاهش دهند. در تولید چنین موادی، برنامه بازرسی باید فشرده تر باشد.



نتیجه گیری:

دیافراگم کنترل بلوک 4 سیستم تبلت یکی از کوچک ترین اما مهم ترین قطعات در خط تولید داروسازی است. درک درست عملکرد، شناخت انواع مواد ساخت، برنامه ریزی نگهداری پیشگیرانه و تعویض به موقع این قطعه، تفاوت میان یک خط تولید پایدار و یک خط تولید پر مشکل را رقم می زند.

سرمایه گذاری در کیفیت دیافراگم و برنامه نگهداری منظم، نه تنها هزینه های توقف خط تولید را کاهش می دهد بلکه از برگشت محصول، شکایات کیفی و مشکلات قانونی با نهادهای نظارتی جلوگیری می کند.

با افزایش آگاهی تیم های تکنیکال کارخانه ها نسبت به نقش دیافراگم کنترل بلوک 4، می توان گام موثری در ارتقای کیفیت تولید دارو برداشت و استانداردهای بین المللی GMP را با اطمینان بیشتری برآورده کرد.
